【化学组成】 其成分中可有 Mn、 As、 Sb、 Ag、 Au、 Zn、 In、 Bi、 Se、 Te 等元素混入， 个别情况下 Mn达 3%， As 达 15%， Sb 达 1%。 当形成温度高于 200° C 时， 其成分与理想化学式比较， S 不足， 即(Cu+Fe) ∶ S＞1。 形成温度越高， 缺 S 越多。 形成温度低于 200° C 时， 其成分与理想化学式一致， 即(Cu+Fe) ∶ S=1。

【晶体结构】 四方晶系；

122dD-I 4 2d； a 0 =0. 524 nm, c 0 =1. 032 nm； Z=4。 晶体结构为闪锌矿型结构的衍生结构( 图 L-6) ， 即其单位晶胞类似于将两个闪锌矿晶胞叠置而成。 每一金属离子(Cu2+ 和 Fe 2+ ) 的位置均相当于闪锌矿中 Zn2+ 的位置， 但由于 Zn 2+ 位置被 Cu 2+ 和 Fe 2+ 两种离子代替并有序分布， 使其对称由原闪锌矿结构的等轴晶系下降为四方晶系。 高温无序黄铜矿仍保留闪锌矿结构的等轴晶系。

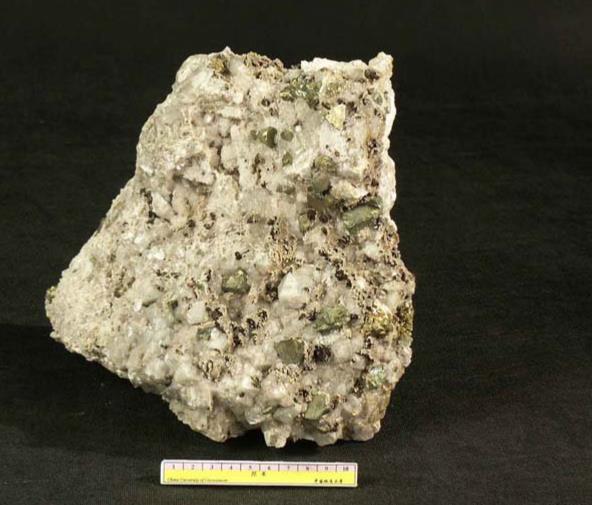

【形态】 通常为致密块状或分散粒状集合体（图 L-7）。 偶而出现隐晶质肾状形态。 晶体常见单形有四方四面体、 四方双锥， 但单晶较少见。

【物理性质】 颜色为铜黄色， 但往往带有暗黄或斑状锖色； 条痕绿黑色； 金属光泽； 不透明。 解理不发育。 硬度 3～4。 相对密度 4. 1～4. 3。 性脆。 能导电。

【成因及产状】 黄铜矿成因类型较多。

(1) 在与基性岩有关的铜镍硫化物岩浆矿床中， 与磁黄铁矿、 镍黄铁矿共生。

(2) 在接触交代矿床中， 黄铜矿充填于石榴子石或透辉石等夕卡岩矿物间。

(3) 在中温热液矿床中， 黄铜矿往往与黄铁矿、 方铅矿、 辉钼矿及方解石、 石英共生。 在地表氧化环境中， 黄铜矿易于氧化、 分解， 可形成孔雀石、 蓝铜矿。 在含铜硫化物矿床的次生富集带中， 黄铜矿被次生斑铜矿、 辉铜矿和铜蓝所交代。

【鉴定特征】 黄铜矿与黄铁矿相似。 但可以其更黄的颜色和较低的硬度加以区别。 与自然金的区别在于绿黑色的条痕， 性脆及溶于硝酸。

【主要用途】 炼铜的主要矿石矿物。
